Profili in acciaio

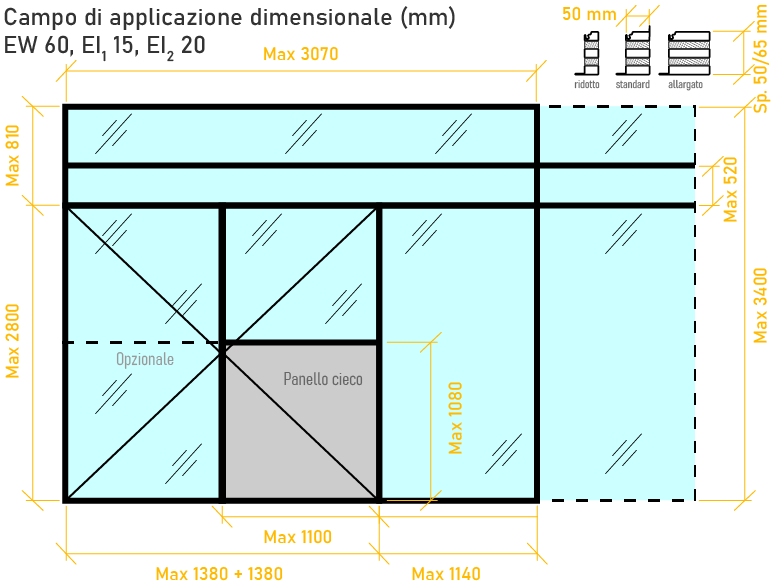

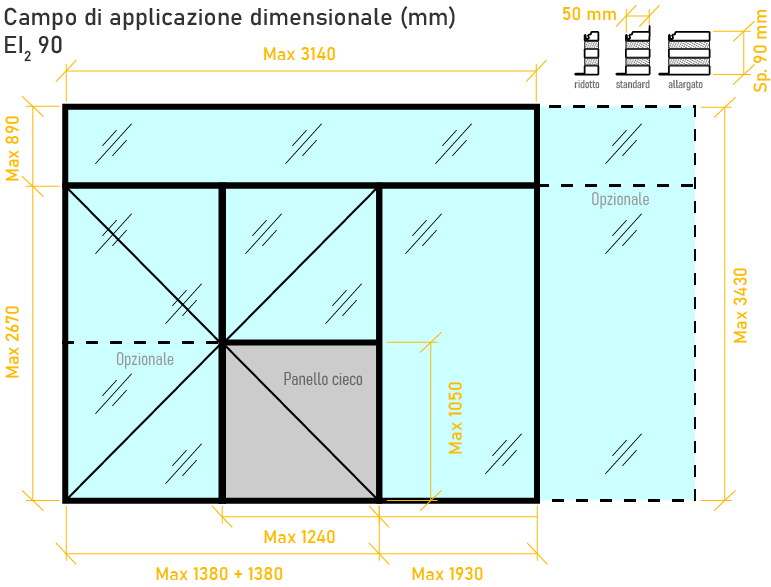

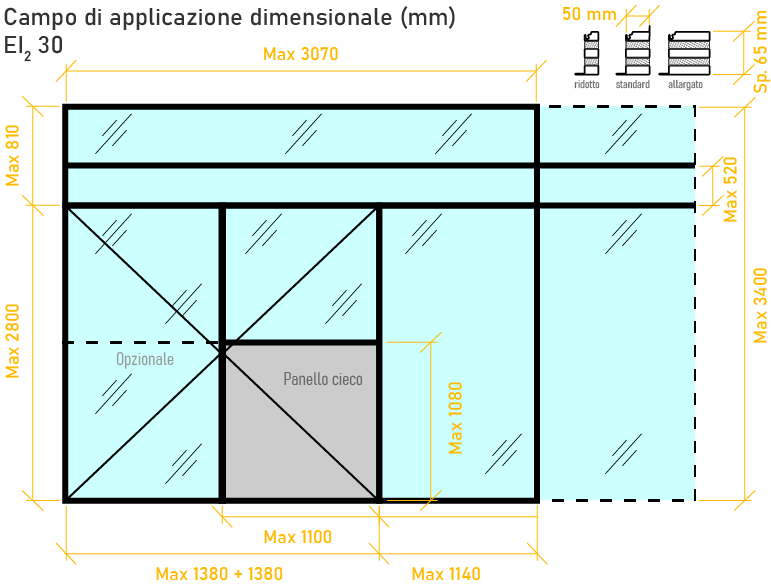

Campo di applicazione degli infissi REI tagliafuoco

I profili in acciaio con i giunti angolari saldati danno quella robustezza incomparabile alle porte vetrate e finestre che li permette di certificarsi:

• per applicazioni interne ed esterne marcate CE
• multisuo (multi) o parafiamma (E/EW)
• resistente al fuoco (EI) e fumo (S_a/S₂₀₀),
• resistente ai proiettili (FB),
• resistente alle esplosioni (ExR)
• e prestarsi all’antieffrazione, antiscasso e antisfondamento (Rc).

Caratteristiche tecniche aggiuntive delle vetrate in acciaio

I profili in acciaio sono sviluppati per soddisfare elevati requisiti di sicurezza e durabilità delle porte e finestre REI tagliafuoco. Sono testati per l’isolamento acustico, la resistenza al fuoco (REI) e al fumo (Sa/S200), la resistenza ai proiettili, l’antieffrazione, il valore U di trasmittanza termica, la tenuta all’acqua, la resistenza al carico del vento e la permeabilità all’aria.
– Multiuso
– Marcatura CE EN 16034, EN 14351-1
– Resistenza al fuoco EN 1634-1, EN 13501-2
– Tenuta al fumo EN 1634-3, EN 13501-2
– Permeabilità all’aria EN 12207, EN 1026
– Abbatimento accustico EN 14759, EN ISO 717
– Permeabilità all’acqua EN 1027
– Resistenza al vento EN 12210, EN 12211
– Trasmittanza termica EN 10077
– Uso su vie di fuga EN 179, EN 1125
– Antiproiettile EN 1522, EN 1523
– Antieffrazione EN 1627, EN 1628, EN 1629
– Adeguato all’uso intenso del tipo industriale e commerciale “heavy duty industrial use” EN 1191

Il sistema è certificato a livello internazionale e anche disponibile con la certificazione americana UL.

L’acciaio, un materiale senza uguali

A differenza di altri materiali da costruzione, l’acciaio offre valori di stabilità e durevolezza ineguagliabili. Anche con dimensioni ridottissime, le costruzioni fatte da profili in acciaio possono gestire campate molto larghe.

L’acciaio è anche un materiale durevole che resiste all’usura a lungo termine ed agli urti esterni. Una qualità molto utile per impieghi industriali e commerciali di frequente uso quali tipici in installazioni in ospedali, hotels, shopping centers ed uffici.

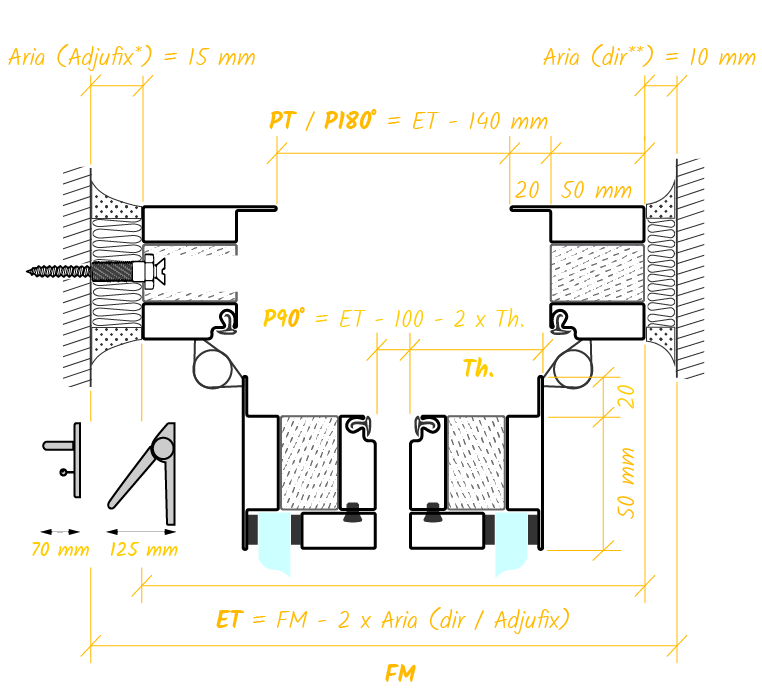

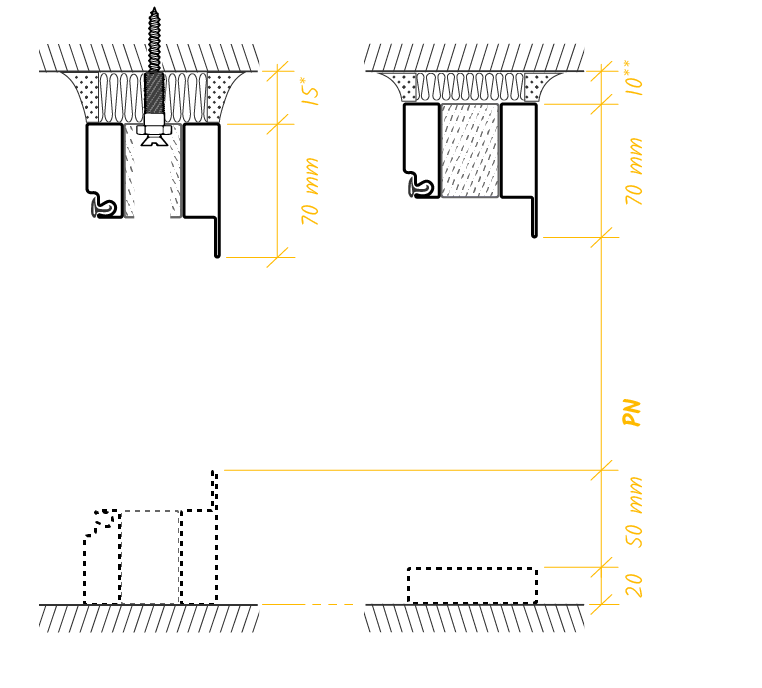

Posa su diversi tipi di muratura

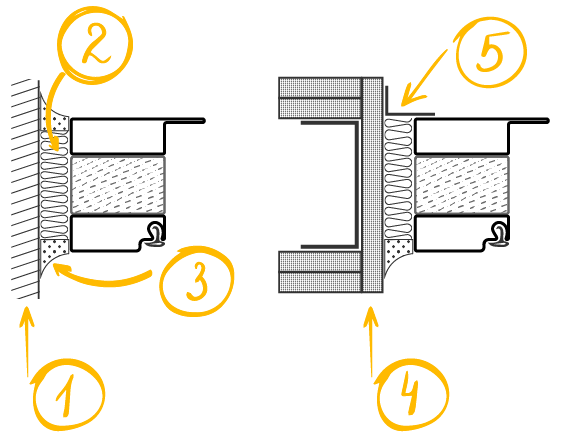

(1) – La più usata posa per infissi REI tagliafuoco è la posa su muratura ad alta densità come per esempio murature in blocchi di cemento, in cemento armato e murature in laterizio. I profili sono anche testati e certificati per posa su pareti fatti da pannelli prefabbricati di materiali misti quali per esempio pareti di cartongesso / Gipskarton (4).

(2) – Gran parte dei muri non sono perfettamente dritti, perpendicolari al serramento e/o in piombo. Per compensare eventuali vuoti tra il serramento ed il muro va inserito in tali casi una striscia di lana di roccia di spessore 10-15 mm. Esternamente per motivi estetici lo spazio tra muro e telaio può essere chiuso con del silicone tagliafuoco (3) o con un profilo aggiuntivo in acciaio (5) che a sua volta può essere coperto di gesso, malta o altro materiale di finitura.

Sopraluci, fiancoluci, panelli ciechi, fascioni e zoccoli di protezione

Per rispondere a vari casi di applicazione il sistema offre una vasta gamma di opzioni. Sopraluci rettangolari, ad arco, in una specchiatura unica a tutta lunghezza o suddivisa da un montante permettono di andare in altezza. I fiancoluci invece sono disponibili in specchiature uniche a tutta altezza o suddivise con uno o più traversi dando la larghezza alla vetrata.

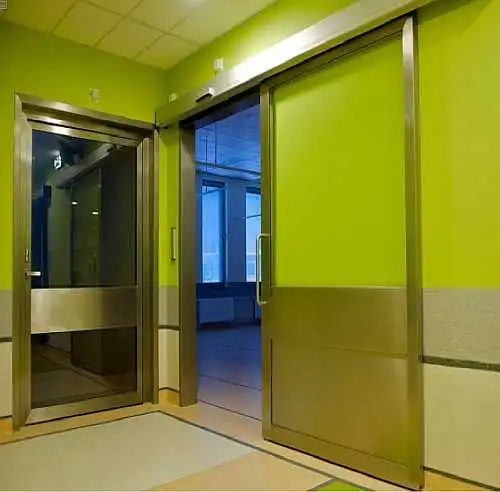

Per proteggere le porte vetrate in applicazioni di uso frequente (supermercati, alberghi, uffici, aeroporti) i traversi possono essere maggiorati in larghezza fino a 300 mm a livello centrale (fascione) e/o in basso (zoccolo di protezione) o le specchiature possono essere sostituite del tutto da panelli ciechi.

Serramento saldato per durare nel tempo

I nostri profili non sono assemblati tramite incollaggio o rivettatura, ma sono saldati in serramenti completi con cuciture che conferiscono robustezza alla costruzione. La saldatura dei profili è un processo chiave nella produzione di un infisso REI tagliafuoco in acciaio e richiede conoscenze, pazienza e precisione. Va fatto con cura e passione per far durare il la porta e la finestra REI tagliafuoco a lungo.

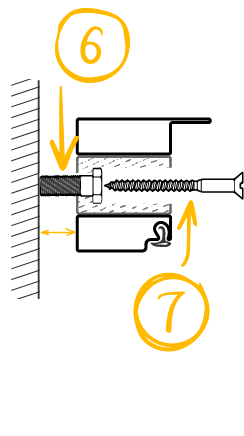

Pre-fissaggio e posizionamento facile

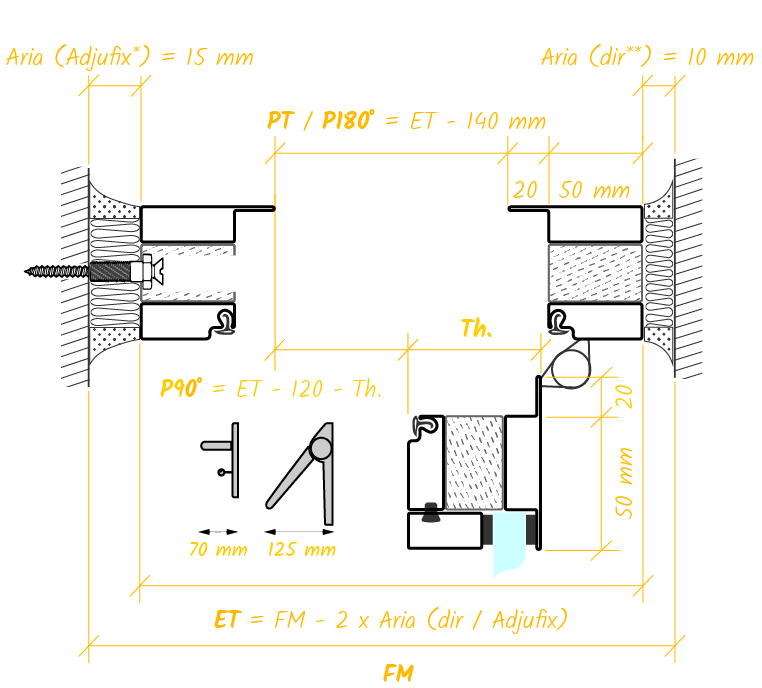

Nei punti di fissaggio prescritti, i profili in acciaio sono dotati di un filetto per ospitare l’innovativo sistema di funghi di prefissaggio e posizionamento “Adjufix” (6) pensato per facilitare il lavoro del posatore. Con una chiave esagonale si possono regolare i funghi per posizionare e fissare temporaneamento l’infisso nella posizione desiderata nel foro muro.

Controllato la perpendicolarità ed i giochi (fra telaio e muro e fra telaio ed anta) i viti di fissaggio (7) vanno inseriti nel foro centrale dei funghi che fa da sede per il fissaggio definitivo.

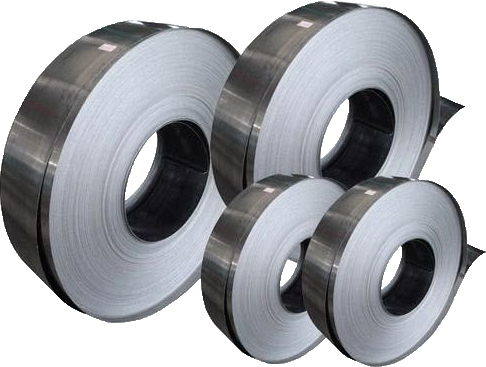

Qualità del materiale del profilo in acciaio

(A) – Profilo telaio e/o anta di larghezza fissa di 50 mm é di spessore lamiera 1,5 mm disponibile in varianti di materiale:

• acciaio al carbone verniciato
• acciaio galvanizzato verniciato
• acciaio inox AISI 316L verniciato o spazzolato

Il profilo con interposto del materiale isolante tagliafuoco (C) é dotato di sede per la guarnizzione in gomma (E).

In funzione dell’altezza dell’infisso vengono forniti 3 o 4 cerniere regolabili in altezza (B) a due ali per anta nello stesso colore simil RAL del profilo. Il fermavetro (D) sempre nello stesso colore simil RAL del profilo ha un fissaggio nascosto ed lo spessore varia in base allo spessore del vetro per posizionarlo a filo col profilo portante.

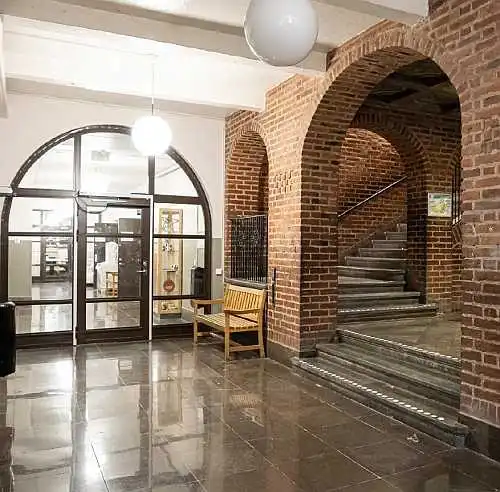

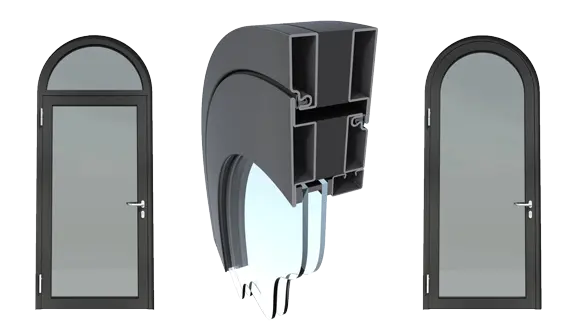

Porte e vetrate fisse ad arco

Non solo il telaio per vetrate fisse, ma anche l’anta stessa può essere fatta ad arco grazie all’ampia certificazione tagliafuoco disponibile.

Il sistema di profili in acciaio si presta sia per ristrutturazioni di case storiche con una estetica classica, sia per costruzioni nuove con un look moderno minimalista.

Finitura del profilo in acciaio

I profili (e le cerniere saldate) sono verniciati secondo le tinte della gamma RAL, con protezione UV con polveri poliestere come finitura standard. La maggior parte del colori sono inclusi nel prezzo. Sono escluse le finiture speciali quali per esempio i RAL metallizzate.

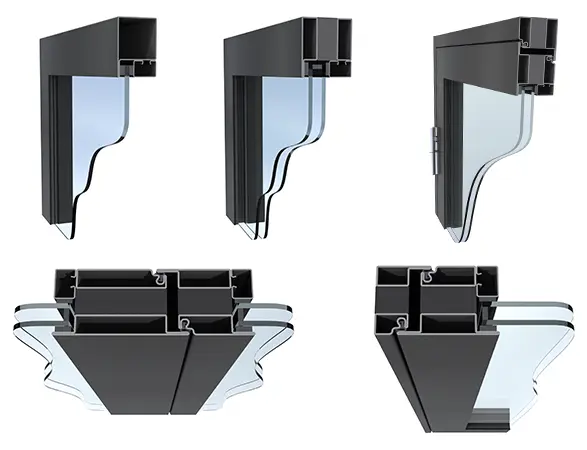

Un’estetica uniforme per le varie classi di resistenza al fuoco

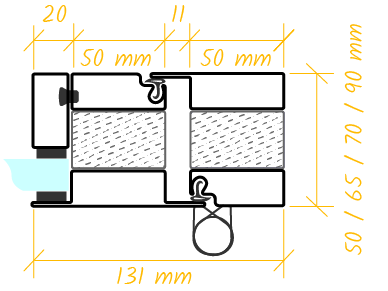

Per presentarsi con un’estetica uniforme le larghezze del profilo e del fermavetro sono identiche per tutte le classi di resiatenza al fuoco (Multi, EW 60, EI₁ 15, EI₂ 20, EI₂ 30, EI₂ 60, EI₂ 90 e UL 120), ovvero 50 mm (profilo) e 20 mm (fermavetro) rispettivamente. Lo spessore del profilo invece varia da 50 fino a 90 mm in base al minutaggio del serramento (per i dettagli vedesi qui).

Vetro tagliafuoco laminato

Il sistema di profili in acciaio viene fornito con vetro laminato con una sigillatura dei bordi resistente all’umidità e alla pressione per una vita utile lunga. Con vetro laminato si intendono lastre formate da due o più strati di vetro temperato legati fra di loro sotto pressione e calore con del silicato alcalino ecologico, trasparente e stabile ai raggi UV che reagisce in caso di incendio. Questo intercalare intumescente si espande sotto forma di schiuma opaca fornendo le necessarie proprietà di tenuta alle fiamme e termoisolamento (I) al vetro (vedesi qui un video su Youtube). In caso di applicazioni esterne, il vetro laminato è spessorato con una camera aggiuntiva formando un’unità di vetro isolante (IGU) che fornisce valori di isolamento ancora migliori.

Acciaio AISI 316L – materiale di altissima resistenza alla corrosione

I tipi di acciaio della serie 300 sono una scelta popolare per un’ampia varietà di applicazioni. Le formule del acciaio 304, 316 e 316L sono austenitiche, un termine che classifica la struttura cristallina del metallo responsabile per il giusto mix di forza, saldabilità e resistenza alla corrosione.

L’acciaio inox 304 è la formula inossidabile più comune nelle applicazioni di consumo. Con le leghe di cromo e nichel, il 304 resiste a molti attacchi di corrosione.

L’acciaio inossidabile 316 include anche molibdeno che lo rende molto più resistente alla corrosione.

Il AISI 316L (noto anche come DIN 1.4401, ASTM A193, EN 1.4401) che viene usato per i nostri profili inox ha un contenuto di carbonio molto inferiore che conferisce una resistenza alla corrosione ancora migliore rispetto al 316. Il 316L inoltre non richiede ricottura post-saldatura.

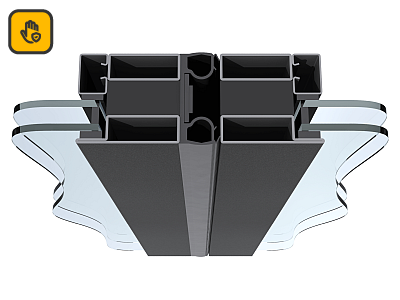

Guarnizzione anti-intrappolamento dita

Questa guarnizione protegge da incidenti che coinvolgono dita o mani schiacciate sul lato cerniere dell’anta, una posizione della porta nella quale le ante esercitano una grande forza. Tipicamente questa guarnizzione si applica nelle scuole, nelle case di cura e in asili nido.

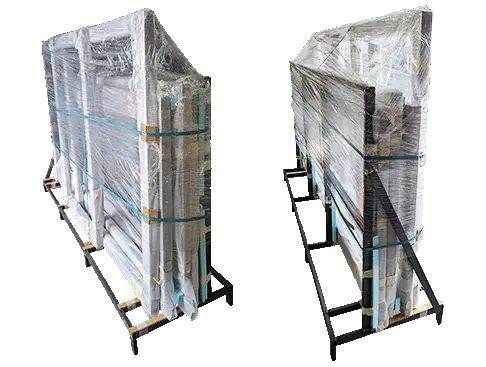

Confezionamento ed imballo

I profili in acciaio degli infissi REI tagliafuoco e le rispettive vetrature sono imballati in casse d’acciaio monouso, protette con intercalari di spugna e fissate saldamente con reggette in plastica di polipropilene.

Gli angoli su tutti i lati sono schermati da strisce di cartone e avvolti per bene con pellicola estensibile trasparente che consente la verifica dell’integrità della merce all’arrivo.
